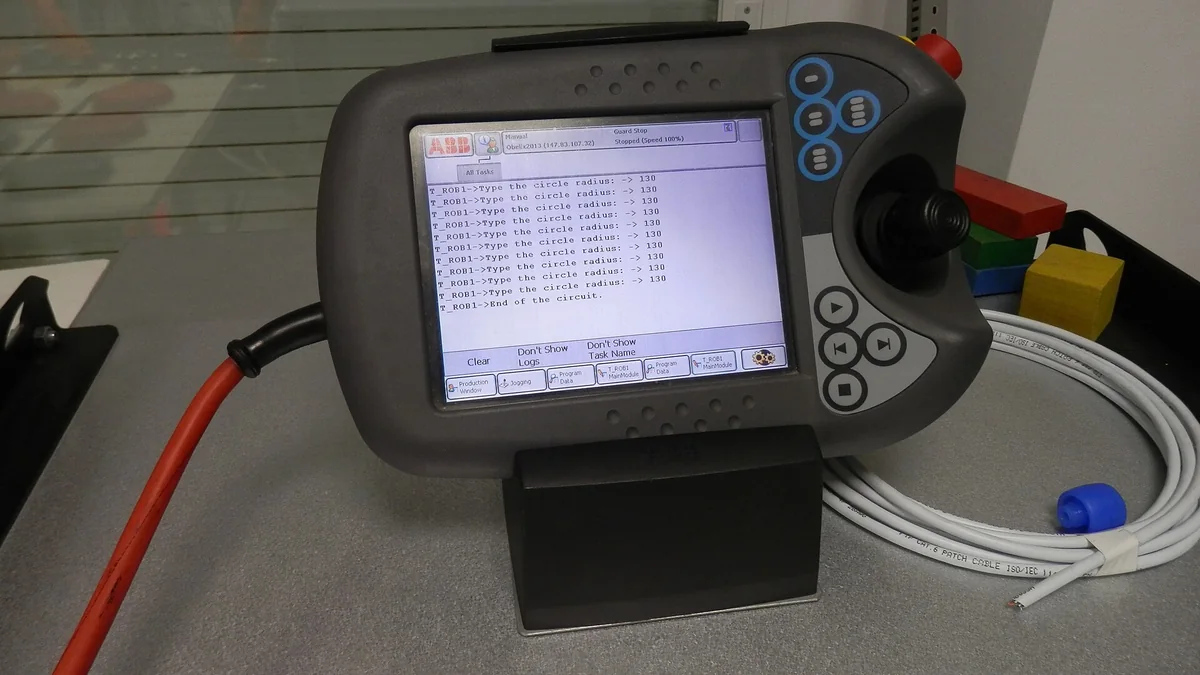

示教器黑屏不等于显示屏已损坏，触摸无响应也不等于需要更换整台示教器。维修评估应先区分显示、输入和通信三类现象，再结合控制器状态、供电与线缆记录判断。本文提供跨品牌的信息整理方法；具体测试、接线、替换和安全功能验证，应使用实际机器人、控制器与示教器的匹配文件。封面为ABB示教器设备示意，不代表故障现场或维修结果。
先记录完整型号与异常发生阶段
拍摄示教器和控制柜标签，记录品牌、完整型号或零件号、已知版本、线缆标识和安装位置。说明问题出现在上电、进入操作界面、触摸操作，还是运行过程中；记录首次出现时间、是否持续、是否伴随控制器报警。不要根据外壳颜色或插头形状推定兼容性。
| 现象 | 先保留的证据 | 评估时需要区分 |
|---|---|---|
| 黑屏、花屏或反复启动 | 启动画面、指示灯、控制柜状态、完整报警与发生时间。 | 显示组件、供电、连接、控制器启动或软件状态。 |
| 触摸偏移、局部失灵或按键无响应 | 受影响区域、是否所有界面都出现、面板外观及操作条件。 | 触摸/按键组件、表面损伤、界面状态与通信表现。 |
| 通信断开或操作间歇失效 | 完整消息、接口与线缆照片、操作阶段和近期线缆变更。 | 线缆、接插件、控制柜端口、配置及示教器本身。 |
黑屏时先把显示现象与控制器状态分开
记录屏幕是否从上电起一直不亮，还是已进入界面后熄灭；控制器是否同时重启或产生消息，其他可用指示是否发生变化。这些观察可以帮助界定问题，不能单独证明某个组件损坏。电气测量和内部检查需要匹配的电路资料与设备隔离安排，不应在未知接口上按其他机型的电压或引脚进行尝试。
触摸或按键异常要保留可重复的描述
说明异常是否集中在固定位置、某些按键或特定页面，是否跟随温度、清洁、进液或跌落事件出现。保留现场已有照片和操作记录，不为展示故障反复发出运动指令。屏幕内容仍能更新而触摸失效，与显示和输入同时失效是不同现象；应分别描述，不能仅凭其中一种表现决定换屏或更换整机。
通信问题要和线缆、接口及配置一起核对
记录示教器消息和控制器消息的先后顺序，说明近期是否拆装、换线、换终端或修改配置。外观磨损或插头松动是检查线索，不是完整诊断。是否允许插拔、更换终端及如何隔离，应按对应设备程序执行；不要默认所有示教器支持热插拔，也不要通过屏蔽急停或使能回路验证通信。
送修前整理哪些资料
- 示教器、控制柜及连接线缆的完整标识和清晰照片。
- 完整报警原文、故障阶段、频率及最后一次正常操作记录。
- 近期进液、跌落、清洁、拆装、换线或软件配置变化。
- 已执行的检查及结果；未检查的项目注明未知，不填写猜测值。
维修后分别验证操作和安全相关功能
根据实际处理范围核对显示、触摸、按键和通信，记录所用控制器与测试条件。如果工作涉及使能装置、急停或相关连接，应由负责人员按设备单元程序独立验证安全功能。画面恢复、一次上电成功或通信恢复，都不能代替其他功能验收。交付记录应写明完成项目、测试限制和仍需装机确认的条件。
